| 製品概要 |
APO-0404PT-14Aは、HDMI 1.4準拠で４K2K HDMIビデオ対応の 4ｘ4 HDMI マトリックス スイッチです。前面パネルの押しボタンスイッチ、赤外線リモコン、Ethernet LANまたはRS232を介してリモートPCから制御できます。学校やコミュニティにおけるビデオ情報表示、展示会などでのメッセージやビデオ情報等の表示、百貨店やレストランでの広告情報の表示などのアプリケーションに最適です。
その他のAV延長、スイッチ、分配機器に関しては、AV機器一覧をご参照下さい。
|
| 特 徴 |
●4入力x4出力の４K2K対応で高速なHDMI マトリックススイッチ
●HDMI 1.4 互換でHDCP 1.4をサポート
●3840x2160@30Hz 1080p 3D@60Hz、1080p@60HzのHDMIビデオ解像度をサポート
●DTS-HD/Dolby-true HD, LPCM 7.1, DSD、Dolby-AC3などのデジタルオーディオをサポート
●豊富なEDID制御機能をサポートし、個別にEDIDを設定可能
●前面パネルの押しボタンスイッチ、赤外線リモコン、RS232シリアルまたはLANを介してPCから制御可能
●LCDによるステータス表示
●DVI-DシングルリンクソースやDVI/HDMI変換アダプタを介したDVIIディスプレイをサポート
●外部電源アダプタ(5V)から電源供給
●19インチラック搭載型
|

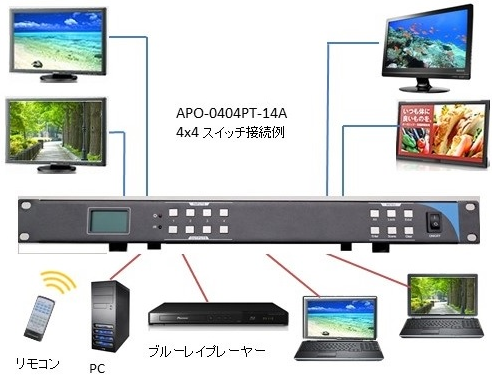

APO-0404PT-14A HDMIマトリックスシステム構成例
|

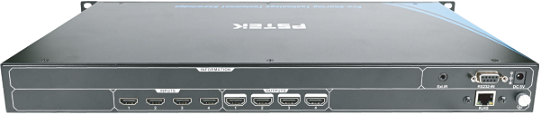

APO-0404PT-14Aマトリックススイッチの背面図
 |

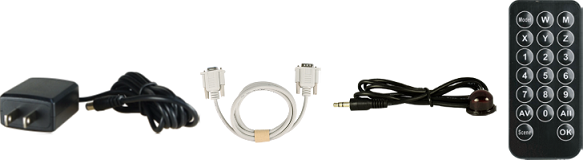

APO-0404PT-14Aの付属品
5V2A電源アダプタ RS232ケーブル IR延長ケーブル 赤外線リモコン |
|
| ビデオ解像度 |
3840x2160@30Hz YCbCr 4:4:4, 1080p 3D@60Hz, 1920x1200@60Hz, 1920x1080@60Hzなど |
| サポートカラー |
24/30/36/48 ビット ディープカラー |
| 入力ポート |
HDMI x ４ |
| 出力ポート |
HDMI x 4 |
| HDMI |
HDMI 1.4準拠 |
| HDCP |
HDCP 1.4準拠
|
| EDID |
押しボタンスイッチ、IRリモコン、RS232またはLANからの制御ソフトウェアから設定 |
| 切換え/設定 |
前面パネルの押しボタンスイッチ、IRリモコン、RS232またはLANを介してリモートPCから制御 |
| オーディオ |
DTS-HD, Dolby-true HD, LPCM 7.1, DTS, Dollby-AC3, DSD
|
| HDMIケーブル |
AWG24のHDMIケーブルで入力/出力共に最大10m |
| リモート制御 |
RS232 x1 DB9F(9600 bps, 8 bit data, 1 Stop, No-Parity)
Ethernet LAN: RJ45（100 Mbps） |
| LCD/LED |
LCD:16桁 x2行
LED：電源表示、IR表示 |
| 入力電源 |
AC100V〜240V 50/60Hz DC5V 2A |
| 消費電力 |
24 W max |
| サイズ |
437(W) x 236 (D) x 44 (H) mm |
| 質量 |
2 Kg |
| 動作温度 |
0〜40 ℃ |
| 保存温度 |
-10〜+50 ℃ |
| 相対湿度 |
10〜90% （結露無し） |
カタログは、こちら
|
＊日本語マニュアルは、製品に添付して出荷されます。
