BHDBT-K-PI-LR HDBaseT PoE対応4K2K HDMIエクステンダー


製品概要
Tripplite社のBHDBT-K-PI-LRは、PoE対応のHDBaseT準拠4K2K HDMIエクステンダーで、4K2K(3840x2160)または1080p@60Hz HDMIと双方向IR制御信号を1本のCAT5e/6/6aケーブルにて延長し、最大100mまで延長できます。PoE技術を採用し、レシーバには、外部電源は不要です。

その他のAV・デジタルサイネージ関連機器に関しては、AV製品概要を参照して下さい。
特 徴
●トランスミッタとレシーバから構成
4K2K HDMI、双方向IR制御信号を1本のCAT5e/6/6aケーブルで延長
HDBaseT クラスAとHDMI 1.4準拠
●4K2K(3840x2160)、1080p@60Hz、3DのHDMIビデオをサポート
●CECパススルー、EDID、 HDCPをサポート
●7.1サラウンドサウンド、DTS-HDおよびTrueHDオーディオをサポート
●双方向のIR制御信号(@39KHz)をサポート
●ビデオ延長最大距離
  ◇4K2K HDMI: AWG23 CAT6a にて100m、AWG24 CAT5e/6にて70m
  ◇1080p HDMI: CAT5e/6/6aにて100m

●PoE技術を採用し、レシーバには、外部電源アダプタは不要
●抜け防止のロック機構付きHDMIケーブルを使用可能

付属のラック取り付けキットにて19インチラック、壁、ポールへの取り付けが簡単

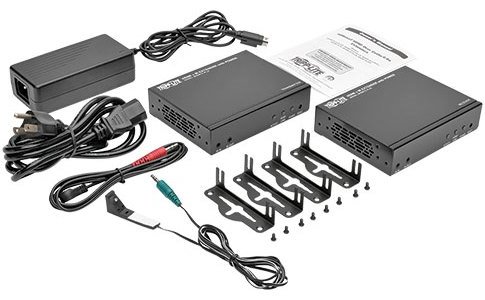

BHDBT-K-PI-LR kit
BHDBT-K-PI-LR キット
BHDBT-K-PI-LR mount

BHDBT-K-PI-LR mount2
BHDBT-K-PI-LRマウントキット
取付け例
BHDBT-K-PI-LR TX    BHDBT-K-PI-LR RX
BHDBT-K-PI-LR TX front     BHDBT-K-PI-LR RX frontBHDBT-K-PI-LR トランスミッタ            BHDBT-K-PI-LR レシーバ
 BHDBT-K-PI-LR HDMI
ロック機構付き
HDMIケーブル 接続例
 主仕様
 HDBaseT  クラスA
 HDMI  HDMI 1.4準拠
 HDMIビデオ解像度    4K2K(3840x2160), 1080p@60Hz
 EDIDなど   EDID, HDCP, CECパススルー、3Dビデオをサポート
 オーディオ  7.1サラウンドサウンド、DTS-HDおよびTrueHDオーディオをサポート
 IR   双方向のIR信号(39KHz)
 最大延長距離   4K2K:AWG23 CAT6aにて最大100m。AWG24 CAT5e/6にて最大70m。
  延長ケーブル   AVG24 CAT5e/CAT6またはAWG23 CAT6a UTP/STPストレート単線ケーブル
 動作温度  0〜40 ℃
  相対湿度  20〜90 %(結露なし)
  適合規格   FCC, CE, REACH, RoHS, PSE
 システム構成部品 BHDBT-K-PI-LR
トランスミッタ
BHDBT-K-PI-LR
レシーバ
コネクタなど
HDMI IN:HDMIメス(ロック機構付き) x 1
IR-IN: 3.5mmジャック(レシーバ)
IR-OUT: 3.5mmジャック(エミッタ)
OUTPUT:延長ケーブルの出力RJ45 x 1
電源入力:48V 1A 電源入力用4ピンコネクタ
LED: POWER(緑)、ACTIVITY(赤)
HDMI OUT:HDMIメス(ロック機構付き) x 1
IR-IN: 3.5mmジャック(レシーバ)
IR-OUT: 3.5mmジャック(エミッタ)
INPUT:延長ケーブルの入力RJ45 x 1

LED: POWER(緑)、ACTIVITY(赤)
サイズ(mm) 127 x 99 x 30 127 x 99 x 30
質量 227 g   249 g
入力電源 AC100〜240V 1.5A   -
供給電源 外部電源アダプタ
48VDC 1.0A
PoE(延長ケーブルから供給)

発注型番
 BHDBT-K-PI-LR  HDBaseT 4K2K HDMI/電源/IR エクステンダー(電源アダプタx1、IRレシーバ、IRエミッター、ラック搭載キット付属)

カタログは、こちら
本語マニュアルは、製品に添付して出荷されます。
