DSE-1025 DVI USB マトリックスエクステンダー over IP


製品概要
DSE-1025 DVI USB2.0 マトリックスエクステンダーは、1080p@60Hz DVI-D ビデオ、USB 2.0、双方向RS232信号および双方向IR赤外線制御信号をCAT5e/6ケーブルを使って長距離延長できます。またSFP光モジュールを搭載可能なため、MMまたはSM光ファイバにて長距離延長することも可能です。CAT5e/6ケーブルでは、各ユニット間は、最大100mまで延長でき、光ファイバの場合は、SFP光モジュールに依存しますが、一般的に、MMモードファイバでは、500m、SMモードファイバでは、10Km〜100Km延長可能です。Gigabit Ethernet HUBを使って柔軟にシステム構築が可能です。

1080p@60HzのDVIビデオ、USB2.0、RS232、IR制御信号を長距離延長
DSE-1025は、1080p(1920x1080)@60HzのDVIデジタルビデオ、USB 2.0、双方向RS232信号、双方向IR信号を、1本のCAT5e/6ケーブル、MMまたはSM光ファイバ、Ethernet HUBを使って長距離 延長できます。

DVI-DとDVI-Iを同時出力
DSE-1025 エクステンダーは、送信機と受信機から構成され、1080p@60HzのDVI-D信号を送信機に入力し、CAT5e/6ケーブルまたは光ファイバにて延長し、受信機からDVI-DとDVI-Iビデオを同時に出力できます。

SFP光モジュールを搭載可能
DSE-1025は、トランスミッタとレシーバにSFP光モジュールを搭載でき、一般的にMM光ファイバ対応のSFPの場合は、 500mまで延長でき、SM光ファイバ対応のSFPの場合は、10Km~100Km延長できます。

Ethernet HUB/ワイヤレスLAN/光ファイバにより柔軟にシステム拡張可能
DSE-1025は、ギガビットEthernet HUBをカスケード接続して、N(送信機)xN(受信機)構成システムを 柔軟に拡張できます。SFP光モジュールを搭載して、光ファイバにより長距離延長ででき、またワイヤレスLANを使ってシステムを拡張することも可能です。


ビデオチャンネルによりDVIビデオソースのグループ化が可能
DSE-1025は、99種類のビデオチャンネルを設定できるスイッチを送信機と受信機に搭載し、同じネットワーク内で送信機と受信機のグループ化ができ、NxN構成のDVIビデオ延長システムを簡単に構築でき、ビデオウォールなどへ利用できます。

USB 2.0、RS232、双方向IR制御信号をサポート
DSE-1025は、USB 2.0もサポートしており、USBキーボード&マウス、USBタッチスクリーンの延長に利用できます。また、受信機にはUSB HUBも搭載しており、送信機側から受信機側のUSBデバイスを利用することができます。双方向RS232は、最高115.2Kbpsをサポート。また双方向IR制御信号もサポートしており、IRリモコンを使い、ディスプレイ側からブルーレイプレーヤーを制御することができます。

ビデオウォールシステムを簡単に構築可能
リモートから WEBブラウザを使いアクセスし、 グラフィカルユーザインターフェィスにてNxN、1xN、Nx1構成のビデオウォールを簡単に構築できます。受信機側では
、出力ビデオの回転、拡大/縮小が可能です。

接続監視
送信機と受信機の接続状況をWEB UIにて、簡単に表示・監視できます。


アナログステレオオーディオをサポート
DSE-1025は、アナログステレオオーディオをサポート。

安全なケーブル接続
DSE-1025の外部電源アダプタの電源入力コネクタは、ロック機構付きとなっており、ケーブル抜けによる問題を解消できます。

同じアーキテクチャーで、HDMI1.4とUSB2.0をNxN構成で延長できる HSE-1025エクステンダー、HDMI 2.0a準拠の4K2K(4096x2160)HDMIとUSB2.0を延長できる上位機種の HSE-1020-4K エクステンダー、1xN構成でHDMIを長距離延長できる低コストの HCE-100 HDMIエクステンダー、Ethernet HUBを使って1080p DisplayPortを100m以上延長できる DCE-100エクステンダー、4K2KのHDBaseT HDMIを100m延長できる BHDBT-K-E3SPI-L HDMIエクステンダー とそのシリーズ製品も参照して下さい。


特 徴
1:1の延長では、トランスミッタとレシーバから構成し、Gigabit Ethernet HUBを使ってN x N構成が可能
●1080p@60Hz のDVI-DI、USB 2.0、RS232および双方向IR制御信号を1本のCAT5e/6ケーブルまたは光ファイバにより延長可能
●AWG24のCAT5e/CAT6ケーブルにて最大100m延長でき、Gigabit Ethernet HUBをカスケード接続して更に延長可能
●SFP光モジュールI/Fを装備し、MMまたはSM光ファイバのSFPモジュールを使い、500mから100 Kmくらいまで延長可能
●HDCP 1.4互換
●3Dビデオをサポート
●DDC/DDC2/DDC2Bをサポート
●アナログステレオオーディオをサポート
●USB 1.1/2.0をサポートし、USBタッチスクリーンもサポート
●115.2Kbps max.の双方向RS232(TX, RXのみ)をサポート
●HVD/ブルーレィプレーヤーなどをリモート制御するための双方向赤外線パススルー機能
●99種類のビデオチャンネルによるグループ化ができ、N x N構成のビデオ延長システムが可能
●ビデオチャンネルは、押しボタンスイッチ、IRリモコン、Webインターフェィス、キーボードのホットキーから設定可能
●レシーバは、DVI-DとDVI-Iポートへの同時出力が可能で、ビデオソースの拡大・縮小、回転表示が可能
●ロック機構付きの電源アダプタを採用
●設置が簡単
DSE-1025 DVI USB マトリックスエクステンダー システム例

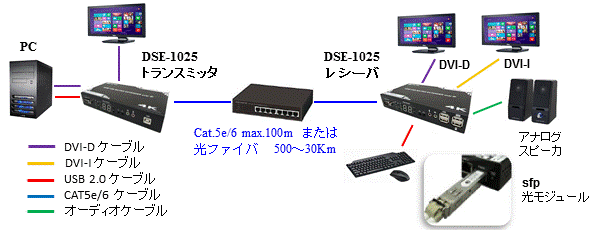

point to point extension
光ファイバまたはCAT5ケーブルにて1:1(1:2)で延長例

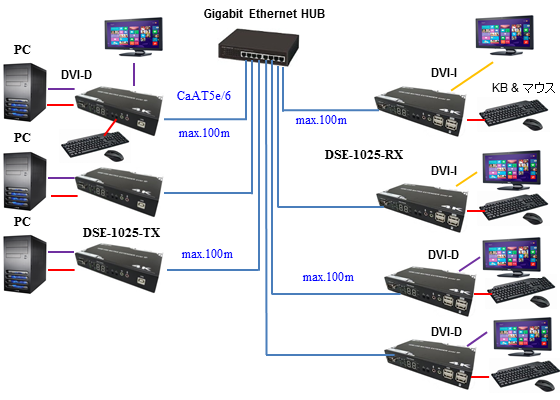

matrix extension system
CAT5e/CAT6ケーブルでのN:Nのシステム構成例

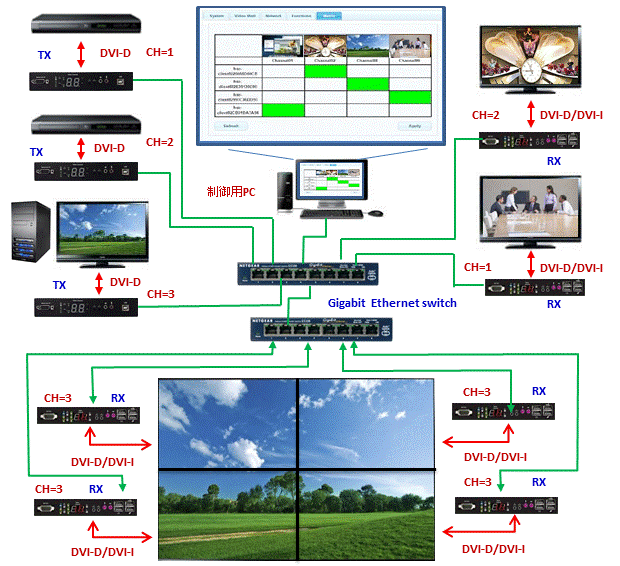

video wall
ビデオウォールシステムの構成例

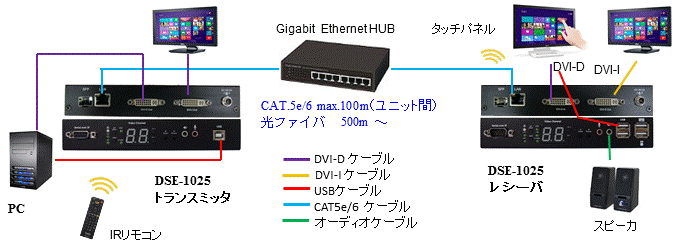

DSE-1025 touch screen
タッチスクリーンの延長例

<装置外観>

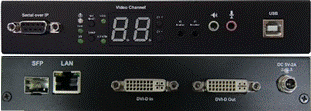

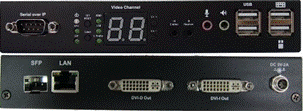

DSE-1025-TX    DSE-1025-RX
   DSE-1025 トランスミッタ(TX)                    DSE-1025 レシーバ(RX)
 power adapter with lock    IR controller       sfp module
       ロック付き電源アダプタ            赤外線リモコン           SFP光モジュール(オプション)

主仕様
DVIビデオ 入力:DVI-D、出力:DVI-DとDVI-I
ビデオ解像度 1080p(1920 x 1080 @ 60Hz) 、1920 x1200@60Hz をサポート
HDCPサポート HDCP 1.4準拠、
USB USB 1.1/ USB 2.0をサポート USBタッチスクリーンをサポート
DDC DDC, DDC2, DDC2B
オーディオ
アナログステレオオーディオをサポート
RS232 双方向(TX, RXのみ)、115.2 Kbps max.
IRパススルー 双方向、20KHz〜60KHz赤外線変調信号をサポート
光ファイバ SFP光ファイバモジュール インターフェィスを装備
システムケーブル CAT5e/6  AWG 24 UTP/STP単線ストレートケーブル 、またはMM/SM光ファイバケーブル
最大ケーブル長 CAT5e/6:ユニット間は、100m max。Ethernet HUBをカスケード接続して延長可能。
光ファイバ:MMファイバで〜500m、 SMファイバで10 Km〜100 Km (SFPモジュールに依存)
Ethernet HUB IGMP V2クエリをサポートしている Gigabit Ethernetスイッチまたはルータ を利用可能
動作温度 0℃〜+50℃
湿度 〜80% (結露なし)
無償保証 1年間
 システム構成部品 DSE-1025
トランスミッタ (TX)
DSE-1025
レシーバ
RX)
コネクタなど
DVI-D IN:24+5 ピン メス x1
DVI-D OUT:24+5 ピン メス x1
IR Emitter: 3.5mmジャック(エミッタ)
IR Receiver: 3.5mmジャック(レシーバ)
RS232: DB15F
オーディオ:3.5mmジャック x2
USB: USBタイプBメス x 1
RESET: 押しボタンスイッチ
SELECT: 押しボタンスイッチ
CH選択: 押しボタンスイッチ x2 (CH+/CH-)
ビデオCH: スイッチにより99まで設定可能
LAN:RJ45 x 1
FIBER:SFPモジュールI/F
DC 5V入力ピン(ロック機構付き)x 1
ビデオCH表示:7セグメントLED x2
LED:電源(青),SFP(緑),EDID(緑),V-Profile(緑)
DVI-D OUT:24+5 ピン メス x1
DVI-I OUT: 24+5 ピン メス x1
IR Emitter: 3.5mmジャック(エミッタ)
IR Receiver: 3.5mmジャック(レシーバ)
RS232:DB15M
オーディオ:3.5mmジャック x2
USB: USBタイプAメス x 4
RESET: 押しボタンスイッチ
SELECT: 押しボタンスイッチ
CH選択: 押しボタンスイッチ x2 (CH+/CH-)
ビデオCH: スイッチにより99まで設定可能
LAN:RJ45 x 1
FIBER:SFPモジュールI/F
DC 5V入力ピン(ロック機構付き)x 1
ビデオCH表示:7セグメントLED x2
LED:電源(青),SFP(緑),EDID(緑),V-Profile(緑)
サイズ(mm) 180(W) x 98(D) x 32(H) 180(W) x 98(D) x 32(H)
 質量 484 g   490 g
 入力電源 AC100〜240V 0.6A   AC100〜240V 0.6A
供給電源 外部電源アダプタ
5VDC 3.0A
外部電源アダプタ
5VDC 3.0A
カタログは、こちら

*日本語マニュアルは、製品に添付して出荷されます。
